Baserat på befintliga fotovoltaiska kraftgenereringsprojekt på marknaden och olika tillämpningsscenarier, kan solcellsenergiproduktionssystem grovt delas in i fyra typer: nätanslutna kraftgenereringssystem, off-grid elgenereringssystem, parallella off-grid energilagringssystem och multienergisystem hybrid mikronätsystem.
Skillnaden mellan off grid och grid ansluten
Den största skillnaden mellan de två ligger i om de är beroende av externa elnät. Det solcellsanslutna systemet förlitar sig på elnätet och använder arbetssättet "självanvändning, överskottsanslutning av elnät" eller "full nätanslutning", som inte fungerar i händelse av strömavbrott; Och off-grid-systemet förlitar sig inte på elnätet, förlitar sig på arbetsläget "lagring under användning" eller "lagring före användning", och påverkas inte av strömavbrott.
01
Nätanslutet kraftgenereringssystem
Består av solcellsmoduler, nätanslutna växelriktare, laster, dubbelriktade mätare, nätanslutna skåp och elnätet.
Principen är att omvandla den likström som genereras av solcellsmoduler till växelström genom en växelriktare, och sedan tillföra den till lasten och ansluta den till elnätet. På så sätt kan överskottselen även säljas till elnätet samtidigt som hushållets belastning klarar sig.
Karakteristisk:
1. Anslut till elnätet och ladda upp en del eller all el till nätet.
2. När elnätet stängs av upphör också solcellsproduktionen. Eftersom växelriktare är utrustade med anti islanding-åtgärder, vilket innebär att elnätsföretag kräver att vid strömavbrott även solcellsströmmen omedelbart måste stängas av, främst av säkerhetsskäl.
3. På natten är invånarna fortfarande beroende av elnätet.
4. Det finns ingen energilagringsenhet.
02
Elproduktionssystem utanför nätet
Motsatsen till nätanslutet kraftgenereringssystem är off-grid elgenereringssystem, som består av solcellsmoduler, off-grid växelriktare, batterier, laster etc. I mer avancerade lösningar har växelriktare och batterier integrerats i en enhet, såsom UFox serie off grid energilagring integrerad maskin från Youneng Electric. Elproduktionssystem utanför nätet kan fungera oberoende utan att förlita sig på elnätet och används vanligtvis i avlägsna områden, områden utan elektricitet, öar, kommunikationsbasstationer och gatlyktor.
När det finns ljus, omvandla solenergi till elektrisk energi, leverera ström till lasten genom en växelriktare från nätet eller ladda batteriet. Alternativt, i avsaknad av solceller, kan batterier laddas via elnätet; När det inte finns något ljus eller strömavbrott i nätet kan batteriets elektricitet tillföras AC-lasten genom en växelriktare.
Karakteristisk:
1. Ett oberoende system som inte är beroende av elnätet. Det vill säga, oavsett om det finns nätström eller inte, så länge det finns tillräckligt med solljus, kan off grid-systemet fungera självständigt och leverera el oberoende.
2. Det måste finnas en energilagringsenhet, vilket betyder att ett batteri är nödvändigt, annars kan det inte fungera på natten eller regniga dagar.
3. Det är möjligt att inte ansluta till solcellsanläggningen.
03

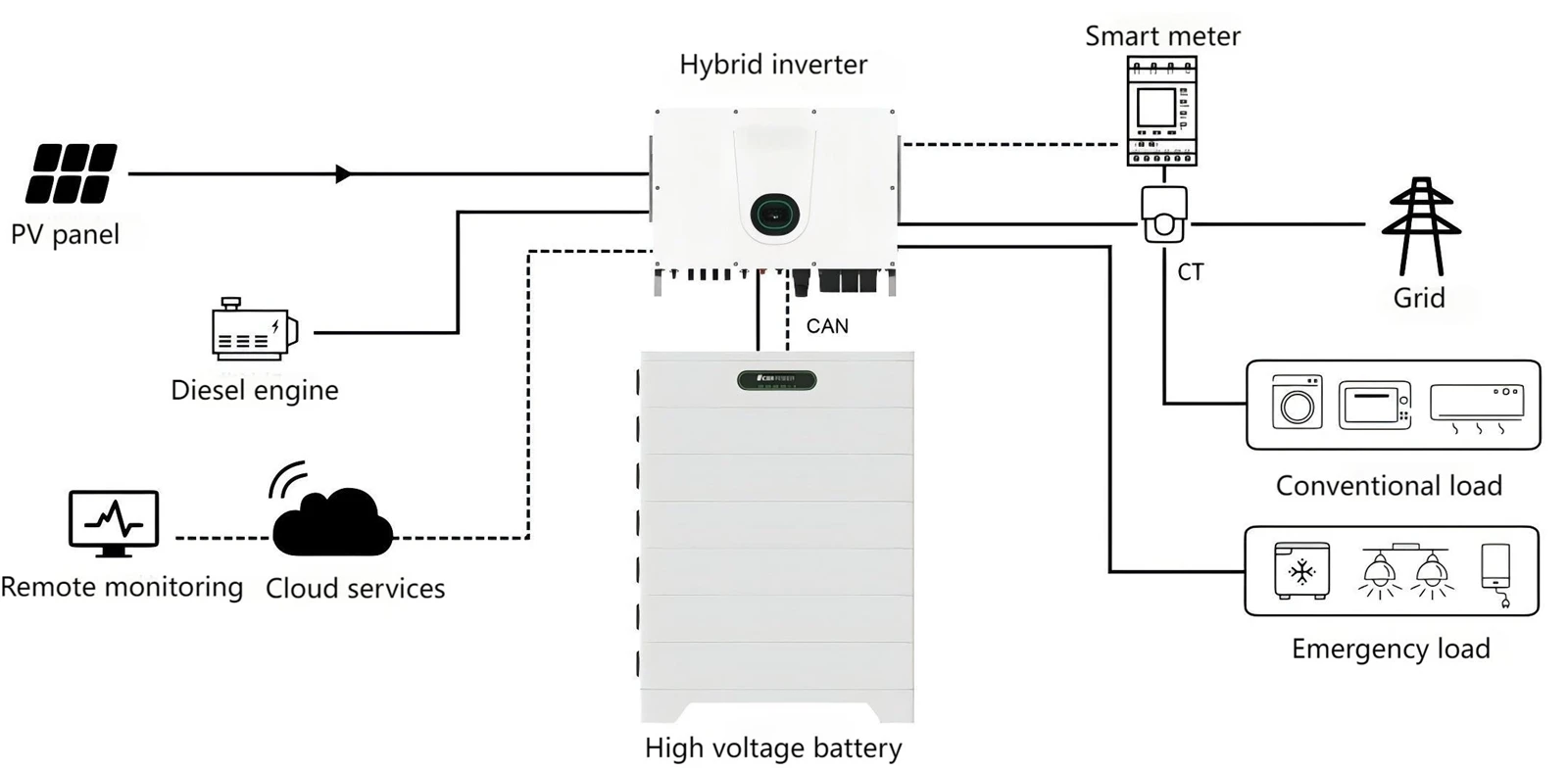

Off-grid energilagringssystem
Består av solcellsmoduler, off-grid hybridväxelriktare, batterier, laster etc. Det finns även avancerade lösningar nu som integrerar parallella och off grid hybridväxelriktare och batterisystem, såsom UHome-serien parallell och off grid energilagring integrerad maskin från Youneng. Energilagringssystem utanför nätet används i stor utsträckning i scenarier som frekventa strömavbrott eller självanvändning av solceller där överskottselen inte kan anslutas till nätet, där elpriserna för självanvändning är högre än elpriserna i nätet och topppriserna för el är högre än dalen. elpriserna.
När det är ljust under dagen ges lasten prioriterad strömförsörjning genom en hybridväxelriktare, och överskottselen lagras i batteriet; På natten levererar batteriet ström till lasten genom en off-grid hybrid-växelriktare. Samtidigt kan laddnings- och urladdningstiden ställas in för att uppnå topp till dal-justering av elpriserna. När elnätet är avstängt växlar systemet automatiskt till avstängt nätläge för att säkerställa användarnas behov av strömförsörjning.
Karakteristisk:
1. Den har fördelarna med både off-grid och nätanslutna system, och kan anslutas till nätet för att sälja el, samtidigt som den fungerar normalt i händelse av ett strömavbrott.
2. I avsaknad av elnät måste det finnas ett batteri för att fungera.
3. Den kan användas som ett off-grid-system utan att ansluta till solceller, för peak rakning och dalfyllning av elpriser eller reservkraft för nödsituationer.
04
Mikronät system
Ett distributionsnät bestående av distribuerade kraftkällor (solceller/vind/diesel), laster, energilagringssystem och styrenheter. Distribuerad energi kan omvandlas till el på plats och sedan levereras till lokala laster i närheten.
Ett mikronätsystem är ett autonomt system som kan kontrollera, skydda och hantera sig själv. Den kan inte bara anslutas till det externa elnätet, utan också fungera isolerat, vilket i hög grad löser problemet med anslutning av distribuerat elnät och främjar storskalig integration av distribuerad kraft och förnybar energi. Det är en effektiv försörjning av flera former av energi till laster och ett intelligent nätsystem som realiserar ett aktivt distributionsnät.
Sammanfattning
Ovanstående är en introduktion till fyra typer av solcellsenergigenereringssystem, var och en med sina egna tillämpliga scenarier, vilket ger flera val för grön elförbrukning för hushåll, industriella och kommersiella användare. Som ett vetenskaps- och teknikinnovationsföretag med fokus på forskning och utveckling av energilagringsutrustning i alla applikationsscenarier, har Youneng Electric produkter och lösningar relaterade till hushållsnätanslutna energilagringssystem, off-grid energilagringssystem, diskret industriell och kommersiell energilagring , och bärbara energilagringssystem, som täcker dina energilagringsbehov i alla scenarier.
